Stallventilation och värme - kompletta lösningar

SKIOLD värmeinstallationer är noggrant beräknade, så de passar och matchar tillhörande ventilation och byggnader. Därmed minimeras installations- och energikostnader då hela klimasystemet är trimmat optimalt. Med tillgång till klimadata i alla delar av världen klarar SKIOLD att utforma stallklimalösningar oavsett var anläggningarna ligger.

Rumsvärme
Under vinterperioden kan det vara praktisk omöjligt att köra minimumventilationen så lågt att temperaturen kan hållas, utan att det har negativa effekter på luftkvaliteten. Luften blir fuktig och obehaglig för både djur och personal. Med en rumsvärmeanläggning får man möjlighet att ventilera på en nivå där luftkvaliteten är bra utan att temperaturen faller under bör-värdet. Samtidigt kommer den varma luften att bära den kalla luften och motverka drag.

Golvvärme
Ett uppvärmt golv i grisavdelningen eller hos tillväxtgrisarna håller grisarna varma och torra, och hjälper grisarna att hålla rent. Den lilla grisen har relativt en större yta än en stor gris. Därför tappar en liten gris relativt mer värme till omgivningen än en stor gris. Ju mer energi en gris skall använda för att hålla värmen, desto mindre energi har den till att växa. Under den kalla delen av året är det inte grisarna som skall hålla golvet varmt. Det är golvet, som skall hålla grisarna varma.  Ett uppvärmt golv minimerar behovet för rumsvärme.

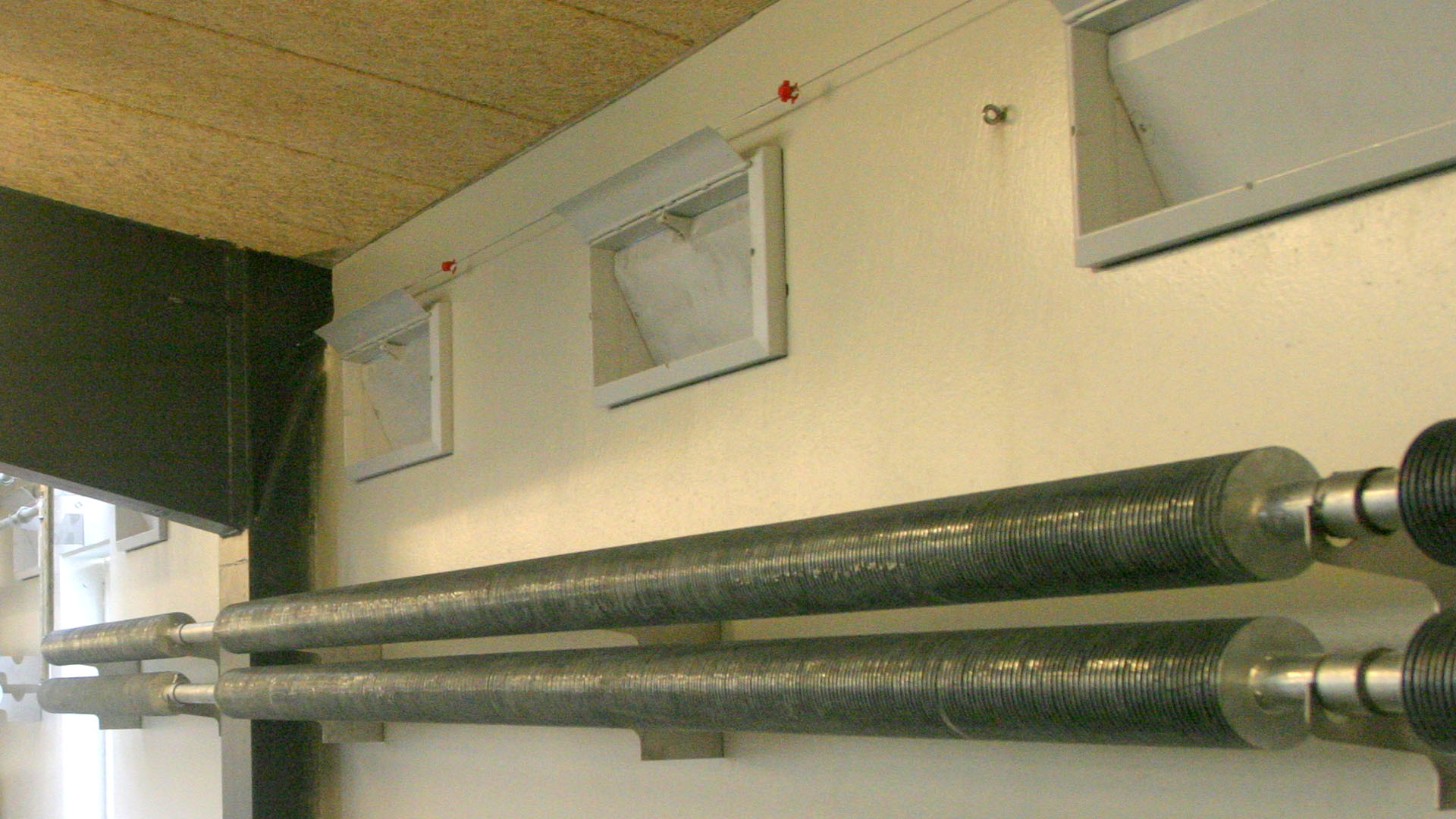

Fin tubes
SKIOLD Fin Tubes är ett effektivt värmerör, speciellt utvecklat till svinstallar. Höga flänsar hela vägen längs röret ger stora ytor, som leder värmen ut i rummet på ett effektiv och enkelt sätt. Den varmgalvaniserade ytan säkrar en lång livslängd. Test visar entydigt att SKIOLDs vämerör producerar 25-70% mera värme pr meter än andra rör på marknaden.

* Det superffektiva ribborröret säkerställer stabil och energieffektiv värmefördelning i hela det stabila komplexet till fördel för djurens välfärd och ekonomi. *

Shuntar, ventiler & pumpar
SKIOLDS värmesystem är uteslutande sammansatt av kvalitetskomponenter. GRUNDFOS pumpar och Danfoss termostater är standard. Alla ventiler är kalibrerade efter SKIOLDs styrning för maximal regleringspression. Shunten kan spegelvändas.

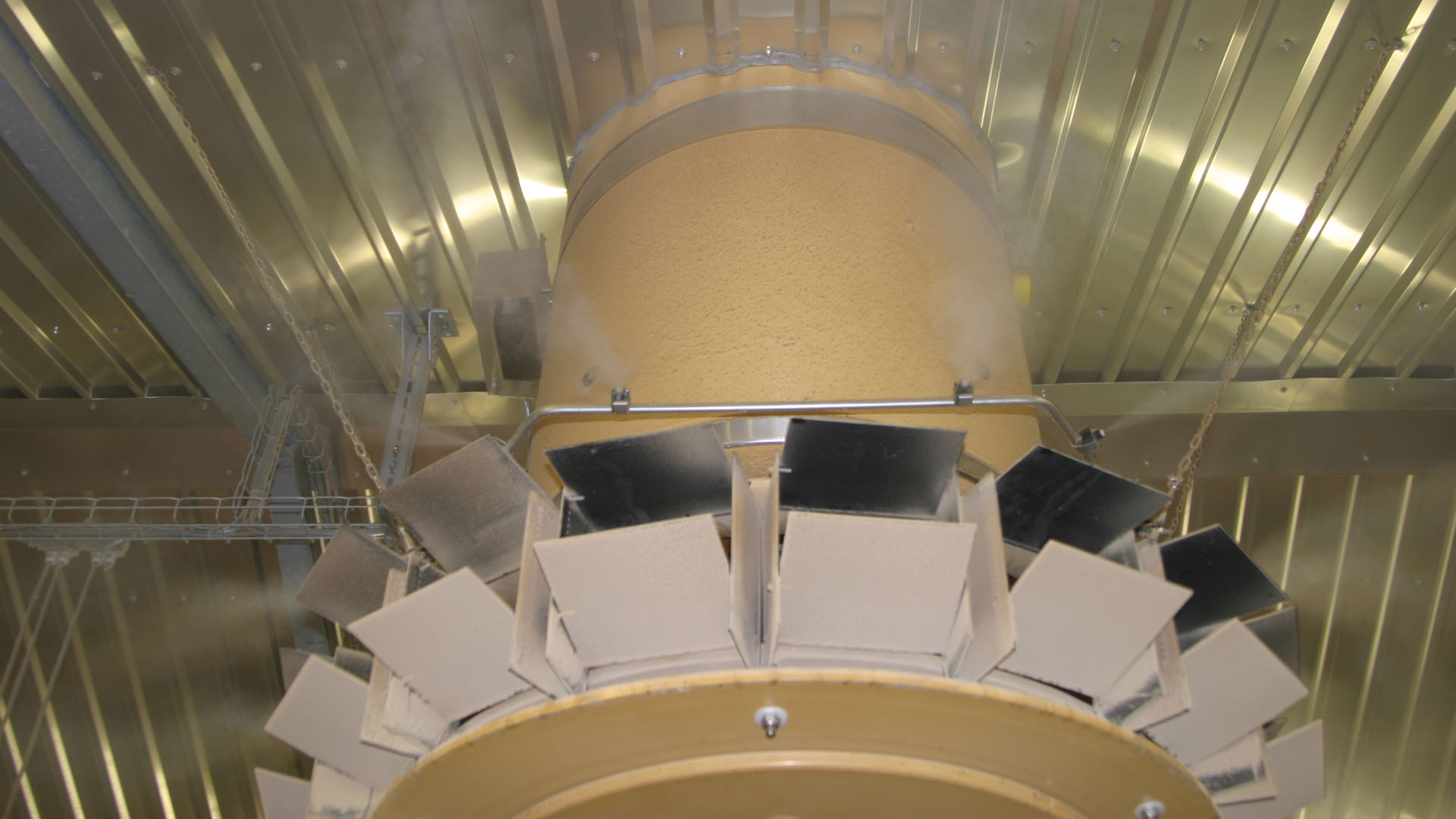

Motsatt till ett traditionellt "lågtrycksanläggning" levererar SKIOLD EVAPOCOOL vattnet genom högtryck - ca. 70 bar. Det patenterade dyssystemet säkrar en mycket bra finfördelning av vattnet. På detta sätt uppnår man, att nästan hela vattenmängden förångas innan den når djur och inventarier. Denna förångning kräver energi, som hämtas från stalluften - här uppnås kyleffekten. SKIOLD EVAPOCOOL regleras med SKIOLD Visiovent styrskåp. Inbyggd max-fukt-stopp förhindrar överdosering. Djur och inventarier får inte bli våta, likaså får inte stalluften bli "tung och fuktig". Intelligent reglering ökar kylningen gradvis, efterhand som behovet stiger. På det sättet uppnås den bästa kyleffekten utan stora temperatur- och fuktsvängningar.

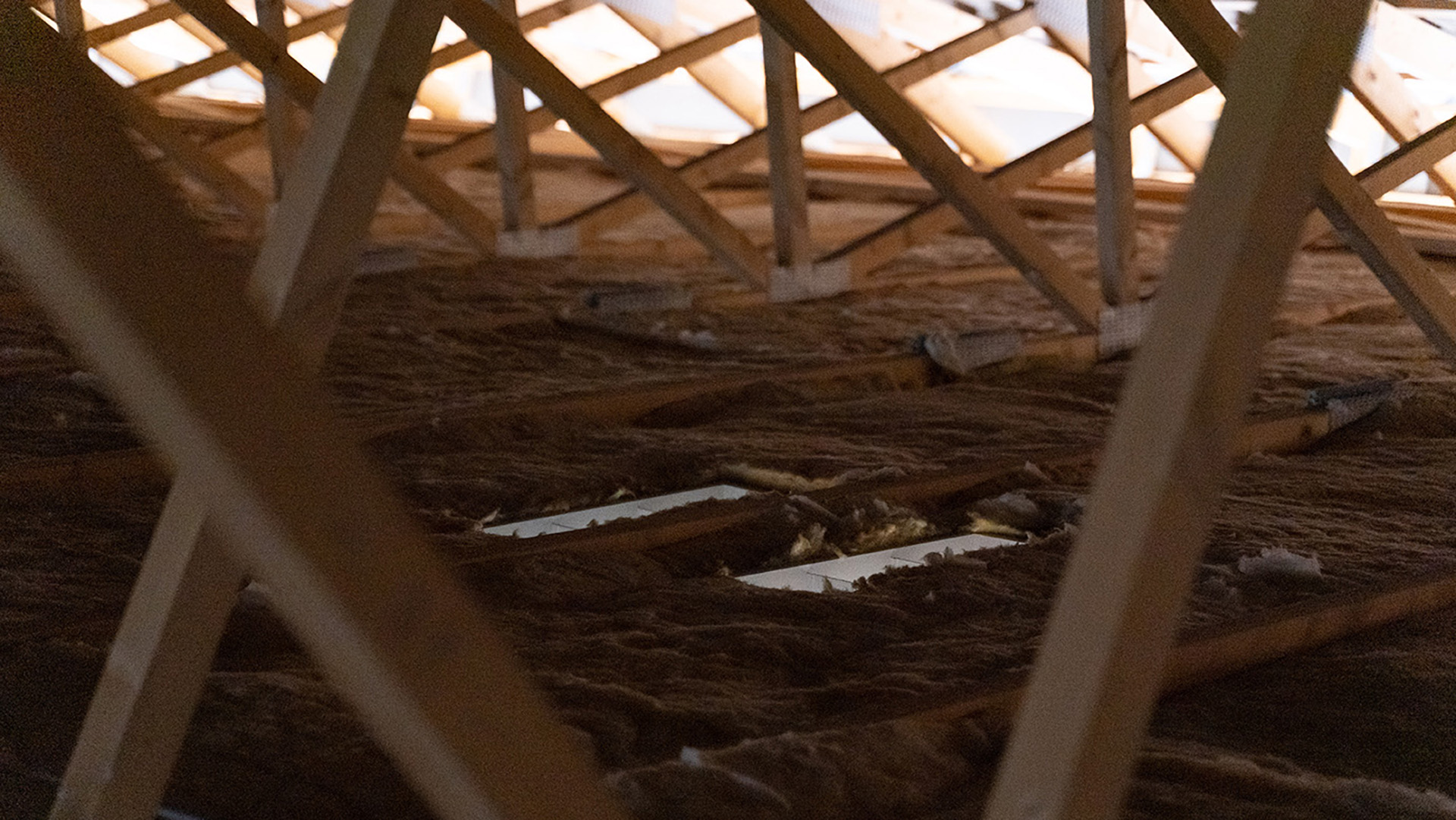

Diffust luftintag är en princip där frisk luft tillförs stallet genom mycket små hål eller porer. Detta sänker lufthastigheten redan när den kommer in i stallet och undviker därmed drag. Däremot är principen – ensam – inte lämplig i stallar och områden där man vill ha höga lufthastigheter under varma perioder.

I praktiken handlar det om rätt typ och mängd av isoleringsmatta och kantskydd. Detta har stor betydelse för rätt mängd luft och rätt undertryck som behövs för att skapa optimala förutsättningar för djuren. Allt detta kombineras givetvis med den mängd sug som är lämplig för antalet djur i stallet.

På SKIOLD har vi erfarenhet och expertis i att etablera diffusa luftintag. Vi har stor kunskap om användningen av nödvändiga komponenter och hur dessa sätts ihop. Det gör att vi hjälper till att säkerställa rätt mängd, tjocklek och isoleringsmattans egenskaper för optimalt diffust luftintag.

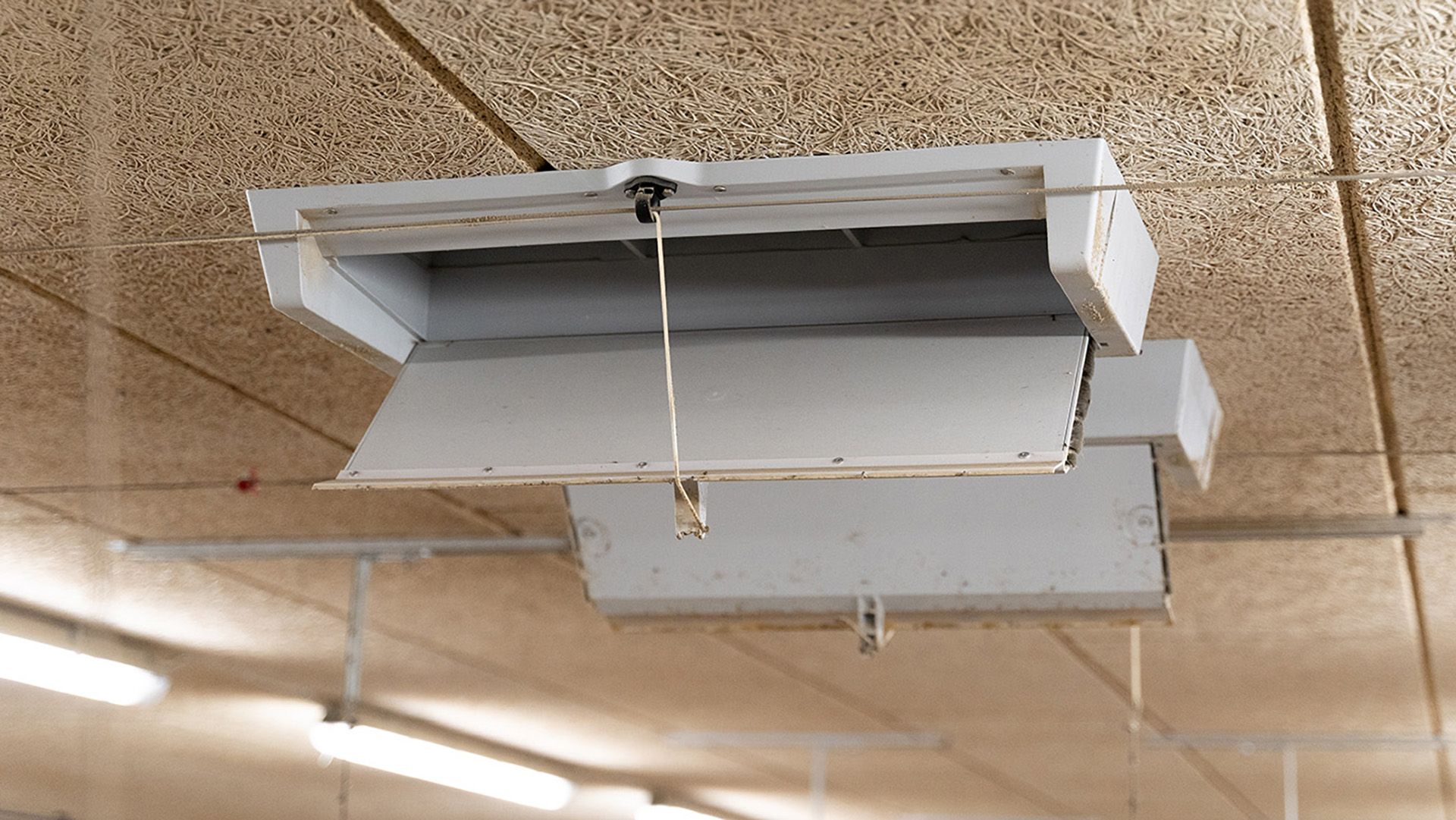

I stallbyggnader med platt tak eller otillräcklig volym används takventiler.

Liksom våra väggventiler är våra takventiler försedda med en isolerad ventillåda och klaff som förhindrar kondens och frysning.

Takventilerna är integrerade i takbeklädnaden och luften tas därmed in i stalldelen via takutrymmet. SKIOLD:s takventiler finns i PE (polyeten) och PUR (polyuretan) och i flera olika typer av storlekar beroende på djurtyp och områden i sektionen.

Sammankoppling av takventilerna görs enligt samma principer som för väggventilerna.

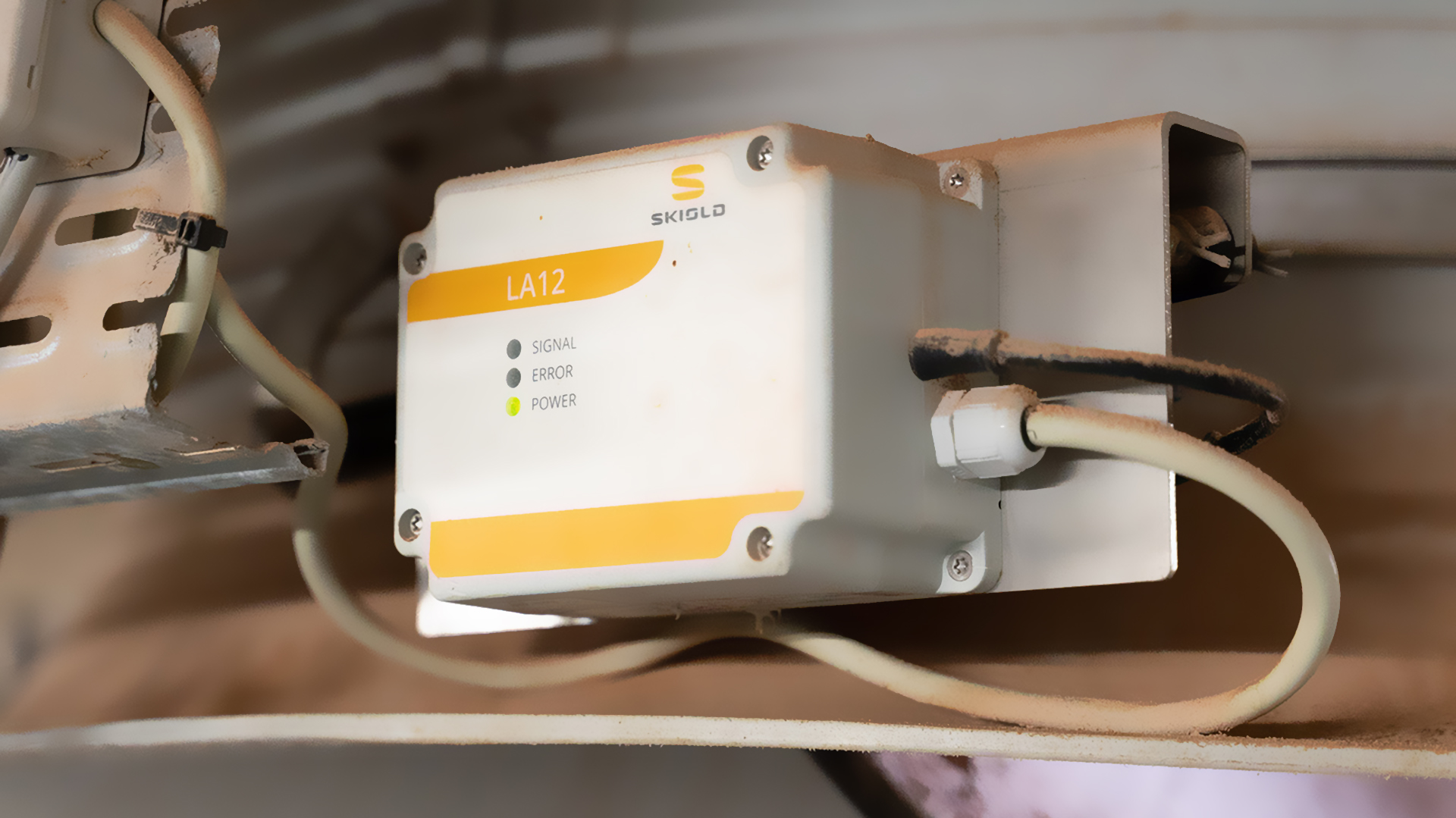

LA12

LA12 servomotor hjälper till att styra spjället i själva utsuget. De inbyggda dioderna i LA12 hjälper till att ge dig en överblick över driftstatus, så du slipper komma åt skorstenen, men har ändå full överblick.

Servomotorn kan placera spjället i spännvidder på 90 grader och därigenom optimera vinkeln i förhållande till utsugskapaciteten. Dessutom hjälper det också till att säkerställa att det finns ett konstant optimalt undertryck i ladugården, vilket kompenserar för varierande lufttryck på byggnaden.

LA 35

LA35 har till uppgift att reglera öppningsnivån på luftintaget, t ex vägg- och takventiler, och har därmed stor inverkan på optimeringen av klimatet i stallet.

Servomotorn har stor tillförlitlighet, lång livslängd och en rad smarta funktioner, som bidrar till en mängd användbar information om luftintaget. Vid strömavbrott ger LA35 automatiskt den optimala nödluftsinställningen, vilket säkerställs via det inbyggda nödströmsbatteriet.

LA35 är den motoriserade enheten som kopplar samman hela ditt ventilationssystem genom att koordinera funktionaliteten för insug och utblås.

LA35 har en inbyggd potentiometer, som säkerställer att dina inställningar med absolut noggrannhet. Vid eventuella osäkerheter reglerar systemet automatiskt och gör en test genomgång och återgår därför alltid till rätt position. LA35 är även utrustad med lysdioder, som ständigt indikerar driftstatus.sdioder, som konstant indikerer driftstatus.

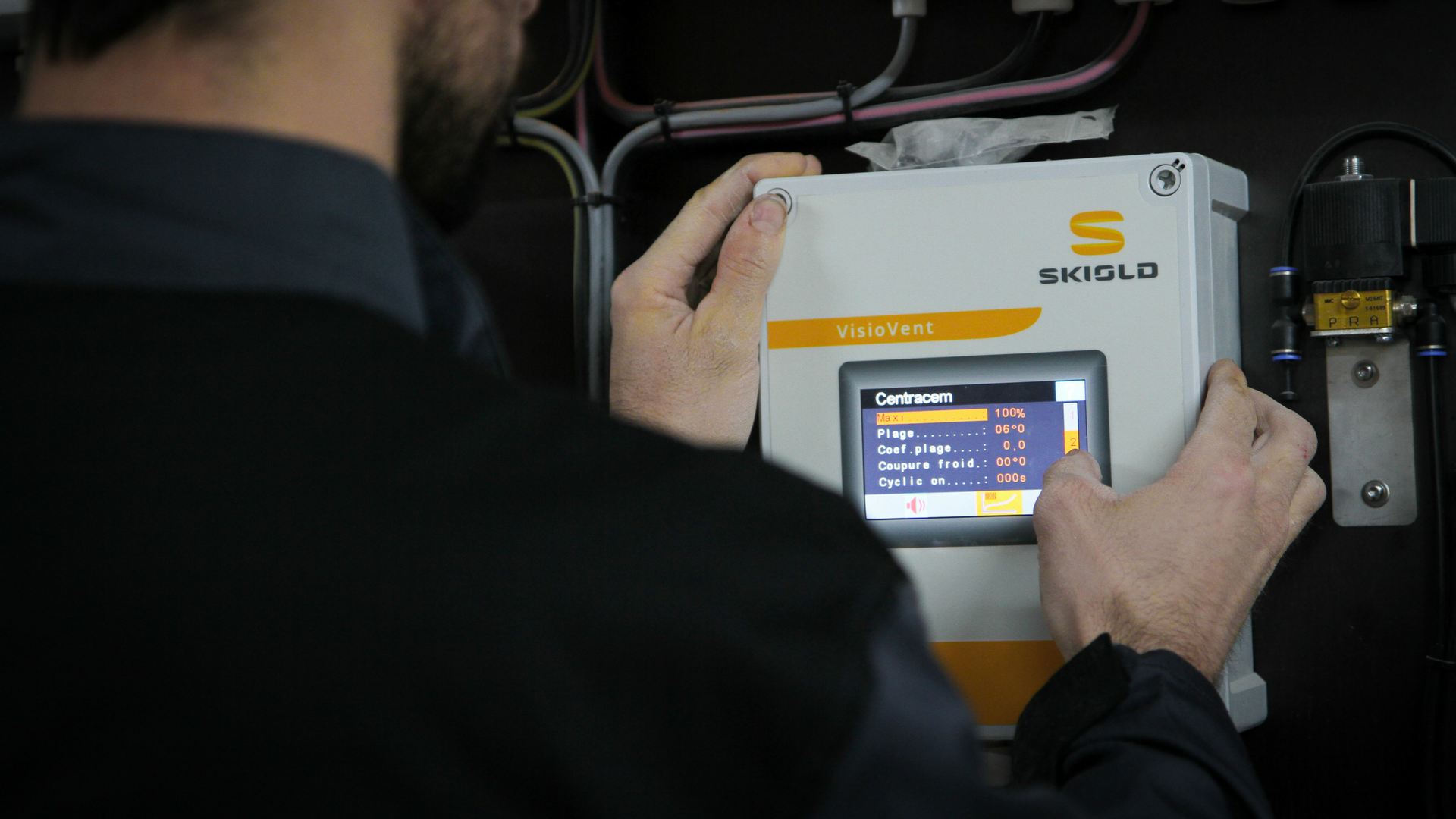

Exakt styrning av ventilation, värme, blötläggning, högtryckskyla och sprinklersystem

• 4,3-tums färgskärm ger utmärkt läsbarhet.
• Ergonomisk pekskärm som även kan användas med handskar på.
• Intuitiv navigering med många genvägar.
• Direkt tillgång till de viktigaste instruktionerna.
• Lagrar historik och massor av information.
• Möjlighet att övervaka status för PM-motorer / servomotorer / frekvensomformare.
• Kommunikationsmjukvara / hårdvara integrerad.
